DEK půjčovny jsou specialisty na jádrové vrtání HILTI

Kdy využít jádrové vrtání?

Jádrové vrtačky HILTI jsou ideálním nástrojem pro vytváření kruhových prostupů v různých typech stavebních materiálů – od pórobetonu, vápenopískových tvárnic a pálených cihel, až po přírodní kámen, beton a železobeton. Vrtání lze provádět v průměrech od 18 do 500 mm, a to ručně nebo pomocí stojanu, s vodním výplachem i bez něj.

Hlavní výhody jádrového vrtání:

• minimální poškození okolí vrtu

• možnost vrtání ve všech směrech (vodorovně, svisle i šikmo – stěny, stropy, podlahy)

• nižší hlučnost a vibrace oproti příklepovému vrtání

• vysoká přesnost a čistý výstup

Typické použití:

• prostupy pro rozvody vody, topení, plynu, kanalizace, elektroinstalace, vzduchotechniku, IT sítě a komíny

• vytváření kotevních otvorů

• při provádění sond

SESTAVA PRO JÁDROVÉ VRTÁNÍ

JÁDROVÉ VRTAČKY V PŮJČOVNĚ STAVEBNIN DEK

Konkrétní typ jádrové vrtačky se volí dle vrtaného průměru. S typem vrtačky se mění i upínací systém tubusů či korunek s tubusem.

• Do průměru 35 mm – upínání Hilti DD-C

• Do průměru 150 mm – upínání Hilti DD-BI

• Do průměru až 500 mm – upínání Hilti DD-BL

Přehled parametrů jádrových vrtaček HILTI půjčovny Stavebnin DEK

Při manuálním posuvu vrtací sestavy ve směru vrtání ukazatel zatížení obsluze ukazuje zatížení jádrové vrtačky. Otáčky vrtání je nutné měnit v závislosti na průměru vrtaného otvoru. Tabulka s doporučením volby rychlostního stupně je součástí balení každé jádrové vrtačky. Jádrová vrtačka je vybavena ukazatelem vrtacího výkonu se světelnou signalizací.

Signalizace při manuálním posuvu jádrové vrtačky ve směru vrtání

TUBUSY A KORUNKY V PŮJČOVNĚ STAVEBNIN DEK

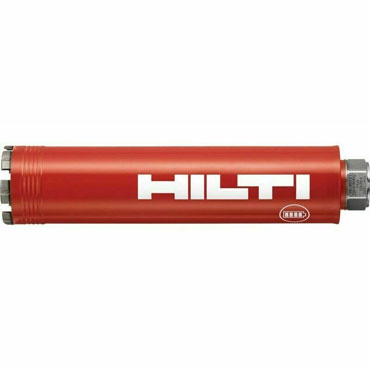

Tubusy s pevně napojenou korunkou

V půjčovně nabízíme vrtací tubusy s pevně napojenou korunkou v následujících průměrových rozsazích:

• 18–28 mm

• 82–152 mm

• 225–450 mm

Tubusy s rychloupínacími korunkami Hilti X-Change

V půjčovně nabízíme také vrtací tubusy se systémem Hilti X-Change, které umožňují rychlou výměnu korunky bez použití nářadí. K dispozici jsou v průměrech:

• 52–202 mm

Systém Hilti X-Change oceníte zejména:

• při častém střídání vrtaných materiálů

• při snazším transportu (oddělené korunky a tubusy)

• v případech, kdy dojde k zaseknutí korunky ve vrtu – umožňuje jednoduché vyjmutí tubusu bez poškození

Přehled dostupných korunek pro jádrové vrtání

VRTÁNÍ Z RUKY

Pro vrtání z ruky jsou ze sortimentu půjčovny Stavebnin DEK vhodné jádrové vrtačky DD 30-W a DD 150-U. Provádět jádrový vrt z ruky je možné pouze do zdiva z pálených cihel nebo pórobetonu do maximálního průměru otvoru 150 mm. Při jádrovém vrtání do zdiva z pálených cihel či pórobetonu je nutné použít odsávání prachu. Pro správné navedení vrtací korunky je doporučeno vystředit vrtaný otvor středovým navrtávačem.

VRTÁNÍ ZE STOJANU

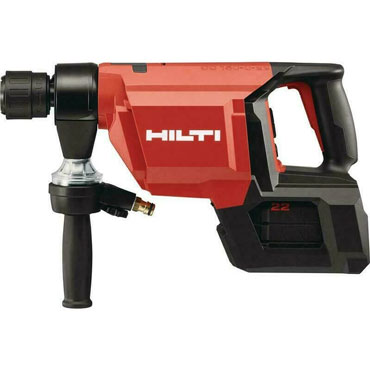

V půjčovně Stavebnin DEK je možné zapůjčit stojan k jádrovým vrtačkám DD 150-U / DD 150 U-22, DD 250-CA a DD 350-CA. Vrtání ze stojanu se doporučuje při jádrovém vrtání do kamene, betonu a železobetonu nehledě na průměr vrtání. Ukotvení stojanu se provádí pomocí natloukací kotvy HILTI HKD-D, kterou je možné v DEK půjčovně zakoupit. Sada pro upevnění hmoždinky a aretaci stojanu je nedílnou součástí výpůjčky jádrové vrtačky.

V případě hladkých a soudržných povrchů, například při vrtání do pohledových konstrukcí či přes keramické obklady je možné ke stabilizaci stojanu použít vývěvu.

Kompatibilní stojany k jádrovým vrtačkám HILTI

JÁDROVÉ VRTÁNÍ S VÝPLACHEM

Vrtání s vodním výplachem se doporučuje u všech jádrových vrtů do kamene, betonu i železobetonu – bez ohledu na průměr vrtu.

Pro chlazení a proplach vrtu lze využít různé zdroje vody – například vodovodní řád, ruční pumpu, zásobník s čerpadlem nebo vodní recyklační systém. Volba konkrétního řešení závisí na dostupnosti vody a podmínkách na stavbě.

Připojení vody ke stroji je realizováno pomocí standardní rychlospojky typu „zahradní hadice“, což zajišťuje snadnou a univerzální instalaci.

Použití vodního výplachu výrazně snižuje opotřebení vrtací korunky, zvyšuje rychlost vrtání a zajišťuje bezprašný provoz. Důležité je zajistit dostatečný průtok vody. Maximální teplota přívodní vody nesmí přesáhnout 35 °C.

Systémy přívodu vody při vrtání za mokra

Vodu z vrtu je možné odsávat pomocí nástavce odsávání pro vrtání za mokra (průměr se volí dle korunky/tubusu). Nástavec odsávání se napojuje na recyklátor vody nebo na vodní vysavač. Pro provoz recyklátoru je nutné zajistit filtrační sáček Hilti DD-WMS 100 MP5, který je možné v DEK půjčovně zakoupit.

Systémy odvodu vody při vrtání za mokra

VOLITELNÉ PŘÍSLUŠENSTVÍ

Laserový zaměřovač středu vrtání slouží k vyznačení středu vrtaného otvoru před usazením jádrové vrtačky na stojan. Vhodné je použití zaměřovače v případě, že se vrtání provádí pod sklonem jiným než 90° vůči povrchu vrtané konstrukce. Při vrtání ve sklonu 90° vůči stěně je kovový ukazatel středu vrtaného otvoru součástí stojanu.

Prodlužovací nástavec umožňuje provádění vrtů hlubších než je pracovní délka tubusu s korunkou. Upíná se na bajonet jádrové vrtačky stejně jako tubus. Prodlužovacích nástavců je možné napojit více na sebe. V případě, že je zapotřebí použít nástavců více než 3, konzultujte svůj záměr s pracovníky půjčovny Stavebnin DEK.

POBOČKY S ROZŠÍŘENOU NABÍDKOU JÁDROVÉHO VRTÁNÍ

Sestavu pro jádrové vrtání je možné zapůjčit téměř na všech pobočkách půjčovny Stavebnin DEK. V síti půjčoven Stavebnin DEK je 10 specializovaných poboček s rozšířeným sortimentem jádrového vrtání a profesionálně vyškoleným personálem. Personál těchto poboček je schopen vám připravit sestavu jádrového vrtání na míru.
